500kW generatorsæt

500kW generatorsættet fra Kecheng er lavet i Kina. Kernen i enheden vedtager Chongqing Cummins motor og Lille Semir børsteløs generator kombineret med det selvstartende kontrolsystem, der opnår høj pålidelighed og hurtig svar. Strømforsyningen startes automatisk inden for 15 sekunder efter, at hovedstrømforsyningen er afbrudt, og standby-effekten er op til 500 kW. Dette produkt vedtager integreret containeriseringsdesign, kompakt struktur, let at flytte og installere, og opfylder de relevante nationale og internationale standarder.Den har lavt brændstofforbrug under drift og stabil ydelse, hvilket gør den særdeles velegnet til steder med ekstremt høje krav til strømforsyningskontinuitet, såsom hospitaler, datacentre, industriparker og støtte til større begivenheder.

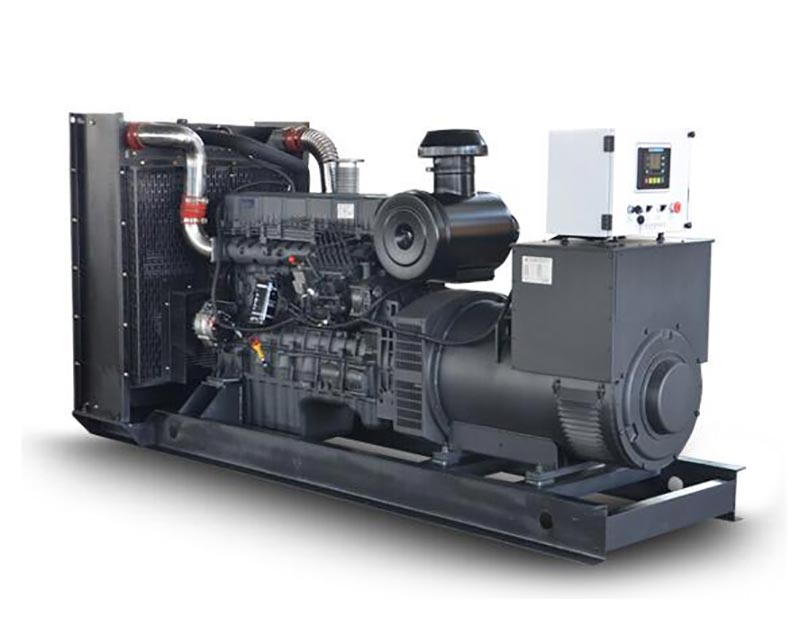

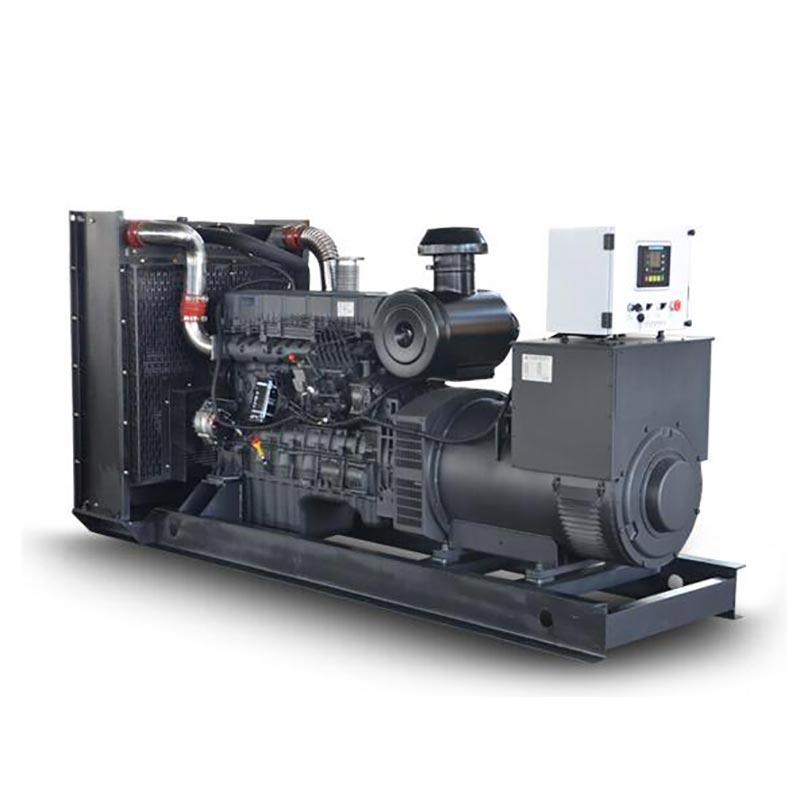

Udseende tegning af Kecheng 500kW generatorsæt

Kernefordel

Analyse af Cummins Engine Performance

Som kraftkernen i enheden vedtager Chongqing Cummins KTA19-G8-motor 6-cylindret in-line layout, cylinderdiameter × slaglængde 159 mm × 159 mm, slagvolumen 18,9 L, og opnår en reserveeffekt på 575 kW gennem turboladerende intercooling teknologi. Dens PT direkte brændstofindsprøjtningssystem i kombination med en elektronisk regulator reducerer brændstof forbrug til så lavt som 206g/kw·h (75 % belastning), hvilket er 8 % lavere end tilsvarende modeller. Designet af højstyrke legeret støbejern cylinderblok og integreret smedet stål krumtapaksel sikrer, at det større eftersyn interval overstiger 20.000 timer og er velegnet til et bredt temperaturområde fra -20 ℃ til 40 ℃.

Tekniske højdepunkter af Leroy Somer generatorer

Lillesemma børsteløs generator (beskyttelsesklasse IP23, isoleringsklasse H) anvender AVR automatisk spændingsregulering system, steady state spændingsjusteringshastighed ≤±1 %, transient spændingsgenvindingstid < 3 sekunder, for at sikre sikker drift af følsomme belastninger såsom medicinsk udstyr og præcisionsinstrumenter. Generatoren er udstyret med en PMG permanent magnet excitationssystem, som bibeholder stabil output, selv når elnettet svinger. Den telefon harmonisk koefficient THF er mindre end 2%, opfylder de strenge krav til strømkvalitet på kommunikationsbasestationer mv.

Intelligent selvstartende system

500kW dieselgeneratorsættet er udstyret med et LCD kinesisk flydende krystal numerisk kontrolsystem, understøtter ATS dobbelt strømforsyningskobling og har netunderspændingsdetektering (responstid < 0,5 sekunder), tre gange opstartsgenforsøgslogik og selvdiagnose af fejl. 24V DC startsystemet, i kombination med vandkappen varmelegeme, opnår en startsuccesrate på 99 % i et miljø på -15 ℃. Fjernovervågningsmodulet kan uploade 16 driftsparametre såsom spænding, frekvens og olietryk i realtid, og understøtter dataadgang mellem mobil APP og pc.

Teknisk parameter

Generator funktioner

Strukturelt design højdepunkter

• Modulopbygget layout: Motoren, generatoren og styresystemet er fleksibelt forbundet gennem stødabsorberende puder til reducere vibrationstransmission (amplitude ≤0,3 mm) og forlænge udstyrets levetid.

- Lavstøjsoptimering: Ved at bruge et dobbeltlags lydisoleringsbetræk (indre lag af lydabsorberende bomuld + ydre lag af stålplade), kombineret med en impedanskomposit lyddæmper, kan støjen reduceres til 75dB (a lydisoleret boksmodul er påkrævet som ekstraudstyr).

-Vedligeholdelseskomfort: Motorens oliefilter, brændstoffilter og andre sårbare dele er centralt arrangeret. Daglig vedligeholdelse kræver ikke adskillelse af perifere komponenter, hvilket sparer 50 % af vedligeholdelsestiden.

Miljøtilpasningsevne

Enheden har bestået GB/T 2423.16 formtest (grad ≤2) og seismisk styrketest (horisontal acceleration 0,2g), og kan fungere i lang tid i et miljø med en højde på ≤1000m og en relativ luftfugtighed på ≤90% (nej kondensering). Brændstofsystemet er kompatibelt med 0# diesel (sommer) og -10# diesel (vinter), og er udstyret med en olie-vand-separator (med en filtreringsnøjagtighed på 10μm) for at sikre pålidelighed i områder med brændstof med højt svovlindhold indhold.

Brugsmetode

Kontrolproces før opstart

• Brændstofsystem: Kontroller, at brændstofniveauet i brændstoftanken er ≥30 %, åbn brændstofventilen, og udstød al luften i rørledning (tryk på brændstofpumpen med hånden, indtil modstanden øges). - Elektrisk system: Batterispænding ≥24V, kontrolpanelet viser "standby", og nødstopknappen nulstilles. - Mekanisk inspektion: Den olieniveauet skal være mellem H/L-mærket på oliepinden, kølevæskeniveauet skal nå to tredjedele af ekspansionen tank, og ventilatorremmens spænding skal være sådan, at presudbøjningen er 10-15 mm.

Opstartsoperationstrin

• Automatisk tilstand: Drej kontrolpanelets drejeknap til "Automatisk", og systemet går i netspændingsovervågning stat. Den starter automatisk, når strømmen afbrydes (ATS-skiftetiden efter vellykket opstart er mindre end 10 sekunder).

- Manuel tilstand: Tryk og hold "Start"-knappen nede i 3 sekunder. Når hastigheden stiger til 1500rpm og spændingen stabiliserer, luk udgangsafbryderen (vær opmærksom på frekvensmåleren, der viser 50±0,5Hz).

- Belastningskrav: Efter start, lad i tomgang i 3 minutter (olietryk ≥0,3MPa), øg gradvist belastningen til 50 %, og efter at have kørt i 10 minutter kan den øges til fuld belastning.

Driftsspecifikation for nedlukning

• Normal nedlukning: Fjern først belastningen, lad motoren gå i tomgang i 5 minutter (for at forhindre turboladeren i at overophedning), tryk på "Stop"-knappen, og luk derefter brændstofventilen, efter at hastigheden er faldet til 0.

- Nødstop: Når olietrykket er mindre end 0,2 MPa, er vandtemperaturen højere end 105 ℃ eller unormal der opstår lyde, tryk straks på den røde nødstopknap. Efter hændelsen skal fejlen kontrolleres inden genstarter.

- Langtidsnedlukning: Start op en gang om ugen (kør i 30 minutter), udskift batterielektrolytten hver måned (hvis den omgivende luftfugtighed er større end 75 %), og tilsæt konserveringsmidler til brændstoftanken.

Forholdsregler

Miljøkrav

• Installationssted: Afstanden mellem enheden og væggen bør ikke være mindre end 1,5 m, og luftarealet indløbet bør ikke være mindre end 2,5㎡ for at sikre cirkulationen af kold luft (3m³/min luftvolumen er påkrævet for hver kW af magt).

- Emissionskrav: Udstødningsrøret skal være udstyret med regnhætte. Hældningen af den vandrette sektion bør ikke være mindre end 3°. Udløbet skal holdes væk fra luftindtaget (en afstand på mere end 5 meter) til forhindre tilbagestrømning af udstødningsgas.

- Brandbeskyttelsesbestemmelser: Computerrummet er udstyret med 2 8 kg pulverbrandslukkere. Afstanden mellem olietanken og enheden skal være mere end 1m. Jorden skal behandles for at forhindre olieudsivning (det er anbefales at bruge epoxyharpiksbelægning).

Vedligeholdelsescyklus

Sikkerhedsadvarsel

Det er strengt forbudt at åbne autoværnet under drift. Overfladetemperaturen på generatorens endedæksel kan nå 120 ℃, hvilket er tilbøjeligt til at forårsage forbrændinger. Før vedligeholdelse skal hovedafbryderen afbrydes og et "Do Not Close"-skiltet hang. Kondensatorafladningstiden bør ikke være mindre end 5 minutter. I tordenvejrssæsonen jordingsmodstand skal testes til at være ≤4Ω, og lynaflederens driftsspænding skal indstilles til 420V (netspænding).

Ansøgningssag

500 kW generatorsættet fra Kecheng har tjent nøgleprojekter såsom den automatiserede terminal i Qingdao Port (skal blive taget i brug i 2023) og nødstrømforsyningssystemet på Qilu Hospital (der skal installeres i 2024). I løbet af sommer strømrationeringsperiode i Weifang i 2024, en vis kemisk virksomhed vedtog denne enhed for at sikre kontinuerlig drift af vigtige produktionslinjer. Den leverede strøm i i alt 1.260 timer med en gennemsnitlig middeltid mellem fejl på 480 timer. Brændstofforbruget blev reduceret med 1,2 tons sammenlignet med samme motormærke.
